Какие бывают виды электрических накопительных водонагревателей

Электрические накопительные водонагреватели Atlantic представлены в достаточно широком и разнообразном ассортименте. Рассмотрим основные признаки, по которым они отличаются.

Традиционно пользователи размещают водонагреватели в туалете, ванной комнате, в кухне или в кладовке. Такие помещения имеют ограниченное пространство, поэтому важно заранее определиться с наиболее подходящей формой водонагревателя и его габаритами.

По форме водонагреватели разделяют на такие группы

• цилиндрические
• кубические
• плоские
• подмоечные

Цилиндрические бойлеры

Наиболее распространенный и привычный для нас вариант, они имеют форму цилиндра и круглое сечение. Состоят из внутреннего бака из стали с теплоизоляцией и наружного кожуха.

Благодаря своей конструкции, такие водонагреватели являются наиболее эффективными, поскольку вода свободно циркулирует и располагается в них равномерными температурными слоями.

Водонагреватели цилиндрического типа Atlantic выпускаются в 4 диаметрах корпуса

• 575 и 513 мм – бойлеры большого объема от 150 до 300 л
• 433 мм – стандартные модели от 50 до 120 л
• 380 мм – модели Slim от 30 до 80 л

Чем меньше диаметр водонагревателя, тем больше будет его высота для аналогичного объема.

К примеру, высота стандартного бойлера 80 л составляет 804 мм, а аналогичного объема Slim – 1224 мм. Эту особенность необходимо учитывать при выборе места для установки бойлера.

Кубические водонагреватели

Такие водонагреватели принципиально не отличаются от цилиндрических. Единственное отличие – это форма наружной обшивки.

Внутри также находится цилиндрический бак. Это обусловлено тем, что бак такой формы гораздо лучше держит форму при высоком давлении, которое может достигать 8 атмосфер.

В кубических водонагревателях больше свободного пространства между корпусом и баком, из-за чего и слой теплоизоляции получается толще, а следовательно, горячая вода в них сохраняет температуру дольше, чем в цилиндрических.

Также такие водонагреватели, зачастую, намного лучше вписываются в интерьер помещения.

Плоские водонагреватели

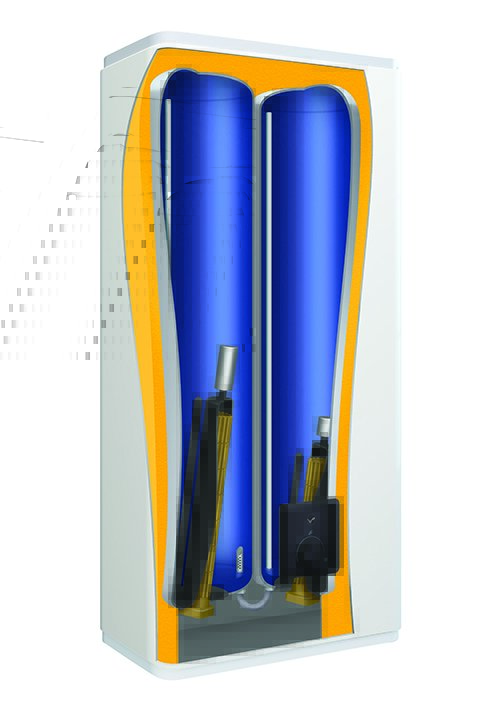

Плоские водонагреватели отличаются от кубических тем, что в них установлены 2 бака. Именно таким образом удалось достигнуть малой глубины водонагревателя – всего 310 мм.

В таких бойлерах устанавливается 2 нагревательных элемента для того, чтобы вода в баках равномерно прогревалась до заданной температуры.

В электрических водонагревателях Atlantic реализован попеременный прогрев баков: сначала включается ТЭН левого (выпускного) бака, затем, когда в нем вода прогрелась до нужной температуры, левый ТЭН отключается и включается нагревательный элемент правого (впускного) бака. Когда начинается разбор воды, снова включается ТЭН левого бака для того, чтобы увеличить количество горячей воды.

Такая конструкция водонагревателя влечет за собой увеличение его стоимости и дополнительные расходы при сервисном обслуживании, поскольку в них два магниевых анода и замене подлежат оба.

Неоспоримым преимуществом плоских водонагревателей является их глубина и эргономичный дизайн, позволяющие вписать прибор в ограниченное пространство.

Электрические водонагреватели подмоечного типа

Это водонагреватели небольшого объема – всего 10-15 л. Как правило, их устанавливают в кухнях под мойкой, отсюда и называние – подмоечные.

Они примечательны небольшими размерами, могут иметь разную форму корпуса – как цилиндрическую, так и прямоугольную. Габаритные размеры небольшие и особого значения не имеют. Главным их отличием является подвод патрубков сверху.

Виды нагревателей по типу ТЭНа

В современных бойлерах используется 2 типа нагревательных элементов: «сухие» и «мокрые». Принципиальным отличием между ними является наличие контакта с водой.

Конструкция и особенности «сухих» ТЭНов

«Сухие» ТЭНы устанавливаются в колбу и благодаря этому не контактируют с водой, в то время как «мокрые» имеют непосредственный контакт с водой.

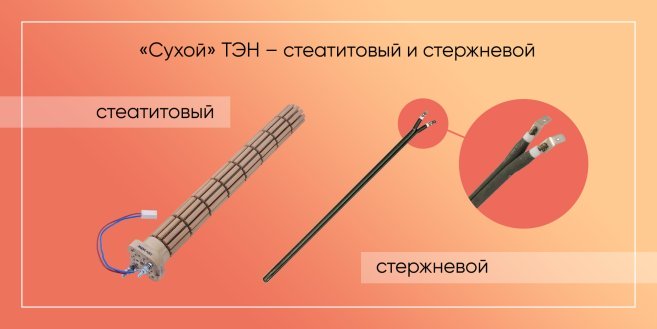

В свою очередь «сухие ТЭНы» бывают двух типов: керамические (стеатитовые) и стальные (стержневые).

Стеатитовые ТЭНы состоят из керамических секций, в пазах которых установлена нихромовая спираль. При подаче напряжения на спираль, она начинает греться и нагревает керамические секции, которые, в свою очередь, передают тепло колбе, а та – воде в бойлере.

Стержневые ТЭНы представляют собой стальную оболочку, внутри которой находится нихромовая спираль в специальном диэлектрическом порошке.

Главным недостатком стержневых ТЭНов является их ненадежность. Резкий поворот трубки на 180⁰ в верхней части ТЭНа вызывает неравномерное распределение тепла по поверхности нагревательного элемента, из-за чего в этом месте имеется опасность разрыва спирали и выхода ТЭНа из строя.

Другой значимый недостаток – в процессе работы стержневой ТЭН расширяется и может заклинить внутри колбы. В этом случае извлечь его из колбы практически невозможно, следовательно, придется менять нужно и колбу тоже.

Стеатитовые «сухие» ТЭНы имеют сбалансированное распределение тепла по своей поверхности – у них нет локальных перегревов, что обеспечивает более высокую надежность нагревательного элемента.

К недостаткам стеатитовых ТЭНов можно отнести более высокую стоимость в сравнении со стержневыми.

Конструкция и особенности «мокрых» ТЭНов

«Мокрые» ТЭНы изготовлены из медной трубки, внутри которой расположена нихромовая спираль в специальном диэлектрическом порошке (чаще всего используется кварцевый порошок).

Их основная особенность – непосредственный контакт с водой. При поступлении напряжения на нихромовую спираль, она начинает нагреваться, передавая тепло порошку, а он в свою очередь, стенкам медной трубки, которая нагревает воду.

Со временем поверхность ТЭНа обрастает накипью, что оказывает негативное влияние как на эффективность нагрева, так и на срок службы самого нагревательного элемента.

Поскольку накипь является теплоизолятором между водой и ТЭНом, нагревательный элемент перегревается и может выйти из строя, или преждевременно срабатывает термостат.

Таким образом «мокрые» ТЭНы нуждаются в регулярном сервисном обслуживании.

Также, в отличие от «сухих» ТЭНов, для того, чтобы заменить мокрый нагревательный элемент, необходимо полностью слить воду из бойлера. «Сухой» ТЭН можно заменить без слива воды, просто вытащив его из колбы.

Виды бойлеров по мощности ТЭНа и скорости нагрева воды

Мощность ТЭНа напрямую влияет на скорость нагрева воды в водонагревателе – чем больше мощность, тем быстрее нагреется вода.

Диапазон мощностей накопительных водонагревателей Атлантик достаточно широк (от 1,2 до 3,3 кВт). Он позволяет подобрать модель, которая будет отвечать вашим потребностям.

Время нагрева водонагревателя можно вычислить по формуле:

t=0,00116*V*(T2 — T1)/W

Где t – время нагрева, час;

V – объем бойлера, л;

T2 – температура горячей воды, ⁰С;

T1 – температура холодной воды, ⁰С;

W – мощность ТЭНа, кВт.

 Время нагрева воды (в часах) от 15 ⁰С до 65 ⁰С в зависимости от мощности ТЭНа и литража бака

Мощность, Вт	30 л	50 л	80 л	100 л
1200	1.53	2.54	4,07	5.09
1500	1.22	2.04	3.26	4.07
2000	0.92	1.53	2.44	3.05
2100	0.87	1.45	2.33	2.91
2500	0.73	1.22	1.95	2.44
3300	0.56	0.93	1.48	1.85

Какая максимальная температура воды в баке электрического водонагревателя?

Максимальная температура, на которую способны нагреть воду водонагреватели Atlantic составляет 65 ⁰С (для модели Vertigo – 70⁰С).

Такая температура исключает сильный ожог в случае, если пользователь по неосторожности открыл кран с горячей водой, не разбавив ее холодной. Также нагрев воды ниже точки кипения исключает рост избыточного давления воды в баке.

Мы рекомендуем использовать бойлер на максимальной температуре. Такой режим работы исключает развитие легионеллы (лат. Legionella – род патогенных грамотрицательных бактерий из класса Gammaproteobacteria), которая вызывает неприятный запах воды и может привести к заболеваниям.

Данная бактерия активно развивается при температуре от 20 до 45 ⁰С, почему и желательно нагревать воду в бойлере выше 55 градусов.

Поведение легионеллы в зависимости от температуры воды

• 70 до 80 °C — дезинфекция воды от большинства патогенов
• 66 °C — Legionella погибает в течение 2 минут
• 60 °C — Legionella погибает в течение 32 минут
• 55 °C — Legionella погибает в течение от 5 до 6 часов
• 20 до 45 °C — Legionella активное размножается
• 20 °C и ниже — Legionella в состоянии покоя

Классификация водонагревателей по типу установки

Существуют два типа электрических водонагревателей – напольные и настенные.

Настенные водонагреватели различаются по типу монтажа на:

• вертикальные
• горизонтальные
• универсальные

Разница в конструкции этих типов водонагревателей заключается в расположении патрубков подвода и забора воды.

Горячая вода всегда поднимается, поэтому в бойлерах патрубок для забора горячей воды доходит до самого верха бака, а патрубок подачи холодной расположен максимально низко. В процессе забора горячей воды, поступающая в бак холодная вода, вытесняет горячую на верх.

В вертикальных бойлерах патрубок забора прямой, в универсальных – изогнут в верхней части.

Горизонтальные водонагреватели имеют иную конструкцию: патрубки подключения расположены на корпусе по центру.

Поскольку конструктивно невозможно сделать так, чтобы патрубок забора был вплотную к верху бака, в любом случае остается некая «мертвая зона» – это слой горячей воды, которая никогда не будет использоваться.

Из чего следует, что наиболее эффективными являются вертикальные водонагреватели, менее эффективными – универсальные, и наименее эффективными – горизонтальные.

Перед покупкой водонагревателя важно точно знать, как он будет расположен, а также предусмотреть свободное пространство от стороны подключения электрической части до стены, так как со временем потребуется провести обслуживание водонагревателя.

Если места для того, чтобы вытащить нагревательный элемент, будет недостаточно, то придется сначала демонтировать бойлер со стены.
