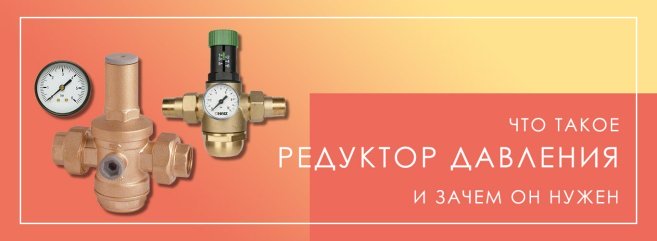

Редуктор давления — что это такое и зачем он нужен

Редукторы давления (клапаны понижения давления) необходимы для уменьшения давления входящего потока до эксплуатационных значений, на которые рассчитаны трубы, фитинги, запорная арматура, краны, бойлеры, а также для постоянного поддержания давления вне зависимости от расхода.

В каких случах необходима установка редуктора давления

1. Если статическое давление воды (при закрытых кранах) превышает 5 бар.
2. Необходимо предотвратить и сгладить скачки давления в водопроводе при включении разных водозаборных точек.
3. В случаях если рабочее давление перед предохранительным клапаном может составить 80% от значения его срабатывания.

Использование редуктора давления является одним из элементов защиты бойлера, а также, во многих случаях, значительно увеличит срок его эксплуатации. В зависимости от модели, бойлеры Атлантик требуют использования редуктора давления при давлении выше 4-5 бар.

Несмотря на то, что согласно нормам, давление воды в наших домах не должно превышать 4,5 бара (ДБН В.2.2-15-2005 "Житлові будинки. Основні положення), реальное давление может быть существенно выше (это касается в первую очередь жителей первых этажей).

Это оказывает повышенную нагрузку на запорную арматуру в вашей квартире, баки бойлеров и может стать причиной срабатывания предохранительного клапана.

Например, в Киеве, многие дома имеют рабочее давление в диапазоне 6-7 бар, что, скорее всего, можно объяснить сложным рельефом города, из-за чего приходится обеспечивать повышенное давление в водопроводных сетях.

Установка редуктора давления

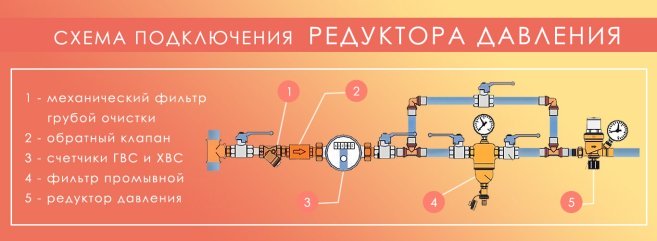

Клапаны понижения давления устанавливаются до приборов учета, но после фильтра грубой очистки и шарового крана на входе воды.

Для всех редукторов необходимо соблюдать направление потока, которое указывается на корпусе прибора при помощи стрелки. Для редукторов оснащенных фильтром грубой очистки важно положение в пространстве. Особенности монтажа указываются в инструкции, которая идет в комплекте с редуктором.

Также необходимо предусмотреть успокоительный участок (прямой) трубопровода, для создания ламинарного потока жидкости (без завихрений), равный 5Х диаметрам трубопровода.

В случае установки редуктора непосредственно перед предохранительным клапаном водонагревателя, необходимо выдерживать корректное расстояние (указывается в инструкции по эксплуатации редуктора), а не ставить его сразу на вводе. Поскольку избыточное давление, которое появляется в процессе нагрева воды, нарушит корректность работы редуктора.

*на схеме отсутствуют успокоительные участки до и после редуктора

Настройка редуктора давления воды

Первичная настройка редуктора давления выполнена на заводе и в большинстве случаев установлено значение 3 бар. При необходимости можно легко снизить или увеличить данный параметр. В нижней части редукторе расположена регулировочная головка.

В зависимости от модели редуктора, регулировка выполняется шестигранным или разводным ключом, плоской отверткой. Перед регулировкой необходимо на время открыть водоразборные краны для удаления воздуха, который может находиться в редукторе.

Для точной настройки редуктора необходимо ориентироваться на показания манометра, наиболее удобны модели редукторов с манометрами, в других случаях, для выполнения регулировки придется подключать манометр к одному из соединений водопровода после редуктора.

Редуктор давления и гидроудар

Частым заблуждением является, что редуктор давления способен защитить от гидроударов в системе. На самом деле он не предназначен для этого, и в значительной мере сам страдает от подобных явлений в водопроводной сети.

В момент гидроудара давление в сети может возрастать в два-три раза выше рабочего, выводя из строя гибкие подводки, фитинги и оказывая разрушающее влияние на запорную арматуру и баки бойлеров.

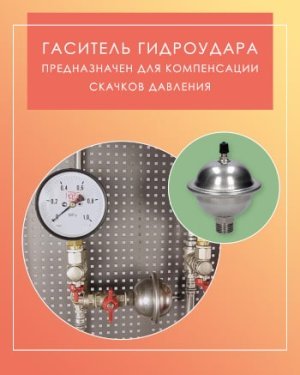

Для компенсации гидроударов в водопроводной сети необходимо использовать гаситель гидроударов.

Конструкция редуктора давления

Клапаны понижения давления бывают двух основных типов поршневые и мембранные.

Поршневой редуктор: устройство и принцип работы

Наиболее простой и доступный по цене вариант.

Основой конструкции является поршень удерживаемый пружиной. Редуктор разделен на 2 камеры — входную и выходную.

Вода во входной камере оказывает давление на поршень и тем самым приоткрывает створ, через который попадает в выходную камеру. За счет узкого створа обеспечивается снижение давления воды в выходной камере.

Обычно такие редукторы рассчитаны на температуру эксплуатации до 80 градусов, что позволяет использовать их для горячего и холодного водоснабжения.

Мембранный редуктор: устройство и принцип работы

Мембранные клапаны более совершенный и дорогой вид редукторов, которые имеют больший диапазон регулирования и менее чувствительны к качеству воды. За счет того, что в конструкции отсутствуют трущиеся части, мембранные клапаны понижения давления имеют больший срок службы, чем поршневые. Температурный диапазон эксплуатации аналогичен поршневым, но верхний потолок рабочих давлений может достигать 25 атмосфер.

Вода на входе редуктора давит на золотник, который прикреплен к штоку, пытаясь вдавить его в демпферную камеру, а с другой стороны его пытается удержать пружина. Вода через сформированную щель попадает на выход редуктора.

В тех случаях, когда давление на входе меньше чем то, на которое настроен редуктор, поток через редуктор не блокируется.

Наиболее частые виды неисправностей и проблем редукторов

Возникает шум

Редуктор слишком большой для текущего расхода из-за чего прибор работает в границах, где он почти закрыт. В таких случаях необходимо установить прибор меньшего диаметра.

Клапан давления входит в резонанс с другими элементами системы водопровода. Необходимо установить прибор другого размера.

Слишком большой расход воды и поперечного сечения трубы недостаточно для пропуска требуемого объема. Исправляется увеличением диаметра труб. Шум вызывается другими незакрепленными компонентами системы.

Отсутствие потока

Клапан установлен не по ходу потока (задом наперед). Необходимо установить редуктор согласно стрелке потока на корпусе.

Утечка воды через гильзу пружины

Повреждение мембраны клапана. Необходимо произвести замену мембраны или все внутренние детали редуктора.

Повреждения были вызваны низкой температурой (замерзание воды повредило механизм).

Неустойчивое регулирование давления, из-за чего колеблется давление на выходе

Клапан функционирует практически на грани своего закрытого положения. Скорее всего, установлен клапан слишком большого диаметра.

Нет успокоительного участка трубы после клапана, из-за чего колеблется давление в системе. Необходимо смонтировать успокоительный участок длиной не менее 5 диаметров трубопровода.

Клапан входит в резонанс с другими элементами системы. В таком случае необходимо использовать клапан другого размера.

Популярные производители редукторов давления

На нашем рынке высокой популярностью пользуются итальянские, китайские и российские производители, а также американская компания Honeywell. Бренд Honeywell — несомненно, является одним из лидеров рынка, что подтверждают и объемы продаж, и отзывы на их продукцию. При этом цены на редукторы давления Honeywell весьма доступны.

Из итальянских брендов в Украине лидируют бренды HERZ (ГЕРЦ), Данфосс (Danfoss), Caleffi, также популярны Itap, Officine Rigamonti, ICMA.
