Neptun – cистемы контроля протечки воды от Groupe Atlantic

Системы защиты от протекания воды становятся незаменимыми системами защиты жилья и коммерческих помещений, такими как охранные и пожарные системы сигнализации.

Это комплексное решение, состоящее из датчиков контроля протекания воды, кранов с электроприводами, перекрывающими подачу воды, системы управления и оповещения. Благодаря такой системе можно предотвратить или максимально снизить ущерб при аварийной ситуации с водопроводами и системами отопления.

Доступная цена, простая инсталляция и отсутствие потребности в управлении и ручном мониторинге делает системы антипотоп все более популярными.

Где актуально применять системы антипотоп

• Квартиры и дома. Испорченный ремонт, затопленные соседи и судебные тяжбы могут обойтись в десятки раз дороже, чем базовые системы защиты от протечки.
• Коммерческих, производственных и складских помещениях. Затопление складских или производственных помещений может нанести огромный ущерб, из-за порчи товара, материалов и оборудования, а также простоя бизнеса.

​

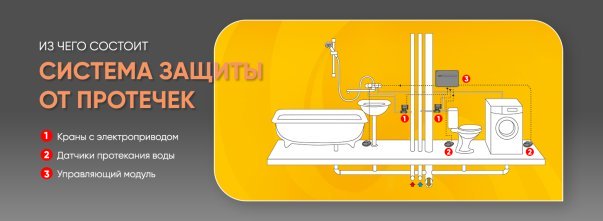

Из чего состоит система защиты от протечек

Управляющий модуль – основа каждой системы защиты от протекания, он контролирует информацию от датчиков, управляет работой кранов, перекрывающих воду, и включает систему оповещения владельца о чрезвычайной ситуации.

Продвинутые системы могут иметь GSM модуль для оповещения владельца через SMS или подключаться к сети через Wi-Fi и отправлять уведомления в специальное приложение.

Датчики протекания воды – бывают проводные и беспроводные. Преимуществами проводных датчиков является более низкая цена и высокая надежность, благодаря тому, что они постоянно подключены к сети. Основными недостатками становится необходимость прокладки проводов по помещению и ограничения по максимальной длине линии.

Преимуществами беспроводных датчиков является независимость от проводов, что позволяет легко и быстро установить их почти в любом месте. Главными недостатками являются зависимость от заряда аккумулятора в датчике и необходимость учитывать, что силы сигнала от датчика к модулю управления через несколько стен или перекрытий может быть недостаточно.

Краны с электроприводом – по сигналу из управляющего модуля перекрывают подачу воды на стояке.

На что нужно обратить внимание перед тем, как купить систему от протечки

Выбирая систему под конкретные задачи, следует учитывать:

Количество точек мониторинга. Это количество сколько у вас есть потенциально опасных мест, где нужно контролировать возможные протечки. К таким местам относятся раковины, душевые кабины и ванны, унитазы, стиральные и посудомоечные машины, бойлеры, котлы и колонки, ниши со стояками воды.

Если в большинстве квартир это 2-4 точки, то в частном доме или в коммерческих помещениях может потребоваться значительно большее количество точек мониторинга в случае сложной планировки или здания на несколько этажей.

На какое давление рассчитаны краны с электроприводом перекрывающие воду. Согласно нормативным документам, давление воды в многоквартирных домах должно быть в пределах от 0,3 до 5 бар. Поэтому оптимальным решением будет выбирать краны, рассчитанные на давление в 8-12 бар.

Время срабатывания. Время, через которое произойдет перекрытие воды от подачи сигнала датчиком. У большинства подобных систем время перекрытия воды занимает 20-30 секунд.

Наличие ручного управления. Что позволит вам лично перекрыть подачу воды, если возникнет такая необходимость.

Наличие источника бесперебойного питания. Обеспечит работу системы во время отсутствия электропитания.

Система оповещения об аварийной ситуации. Обычно это звуковой сигнал и индикация на панели управления, в продвинутых системах также отправляется оповещение в приложение, либо SMS через GSM модуль.

Количество датчиков и кранов с электроприводом. Важно учитывать этот параметр, если со временем систему нужно будет масштабировать.

Максимальная дистанция размещения датчиков. Проводные датчики имеют ограничения по максимальной длине кабеля, а при установке беспроводных нужно учитывать, как максимальную дистанцию, так и количество стен, перекрытий, ослабляющих радиосигнал.

Диапазон рабочей температуры датчиков и кранов. Это параметр, который нужно учитывать для надежной работы системы в различных технических условиях.

Автоматическая защита от закисания шаровых кранов. Модуль управления периодически закрывает и открывает краны, чтобы предотвратить их закисание.

Диаметр кранов. Наиболее распространены краны на ½, ¾ и 1 дюйм. Не забывайте проверять диаметр труб водопровода перед выбором системы антипотоп.

Дополнительные функции. К таким относятся управление и мониторинг системы с помощью смартфона, а также интеграция с системами «умный дом».

Комплекты от затопления NEPTUN от Atlantic Group

Компания Atlantic Group представляет украинский бренд NEPTUN, изготавливающийся на одном из заводов Atlantic в Турции в городе Измир. В настоящее время это один из самых популярных брендов на нашем рынке систем антипотоп.

За годы продажи на украинском рынке они зарекомендовали себя надежным и доступным решением для обеспечения защиты помещений от затоплений.

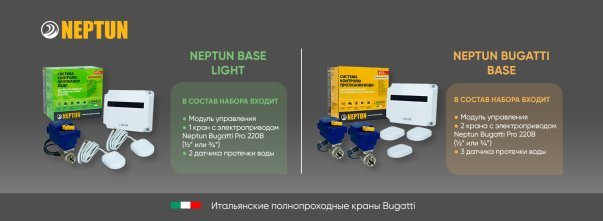

В настоящее время в ассортименте Atlantic Group представлено два комплекта NEPTUN BUGATTI BASE и NEPTUN BASE LIGHT, которые могут устанавливаться в водопроводы с трубами диаметром 1⁄2” или 3⁄4”. Наборы антипотоп NEPTUN отличаются только комплектацией, модуль контроля, датчики и краны с электроприводами одинаковы.

• NEPTUN BUGATTI BASE предназначен для помещений, где необходимо обеспечить перекрытие холодной и горячей воды.
• NEPTUN BASE LIGHT подойдет для ситуаций, где нужно обеспечить перекрытие только одного стояка воды.

Модуль управления в системах NEPTUN рассчитан на дальнейшее масштабирование системы и позволит вам подключить при необходимости до 20 датчиков и 6 кранов с электроприводом.

Комплектация NEPTUN BUGATTI BASE

• Модуль контроля
• Два крана с электроприводом Neptun Bugatti Pro для труб диаметром 1⁄2” или 3⁄4”.
• Три датчика SW005

Комплектация NEPTUN BASE LIGHT

• Модуль управления
• Кран с электроприводом Neptun Bugatti Pro для труб диаметром 1⁄2” или 3⁄4”.
• Два датчика SW005

Монтаж комплектов NEPTUN

Комплекты NEPTUN BUGATTI BASE и NEPTUN BASE LIGHT рассчитаны на простую и быструю установку.

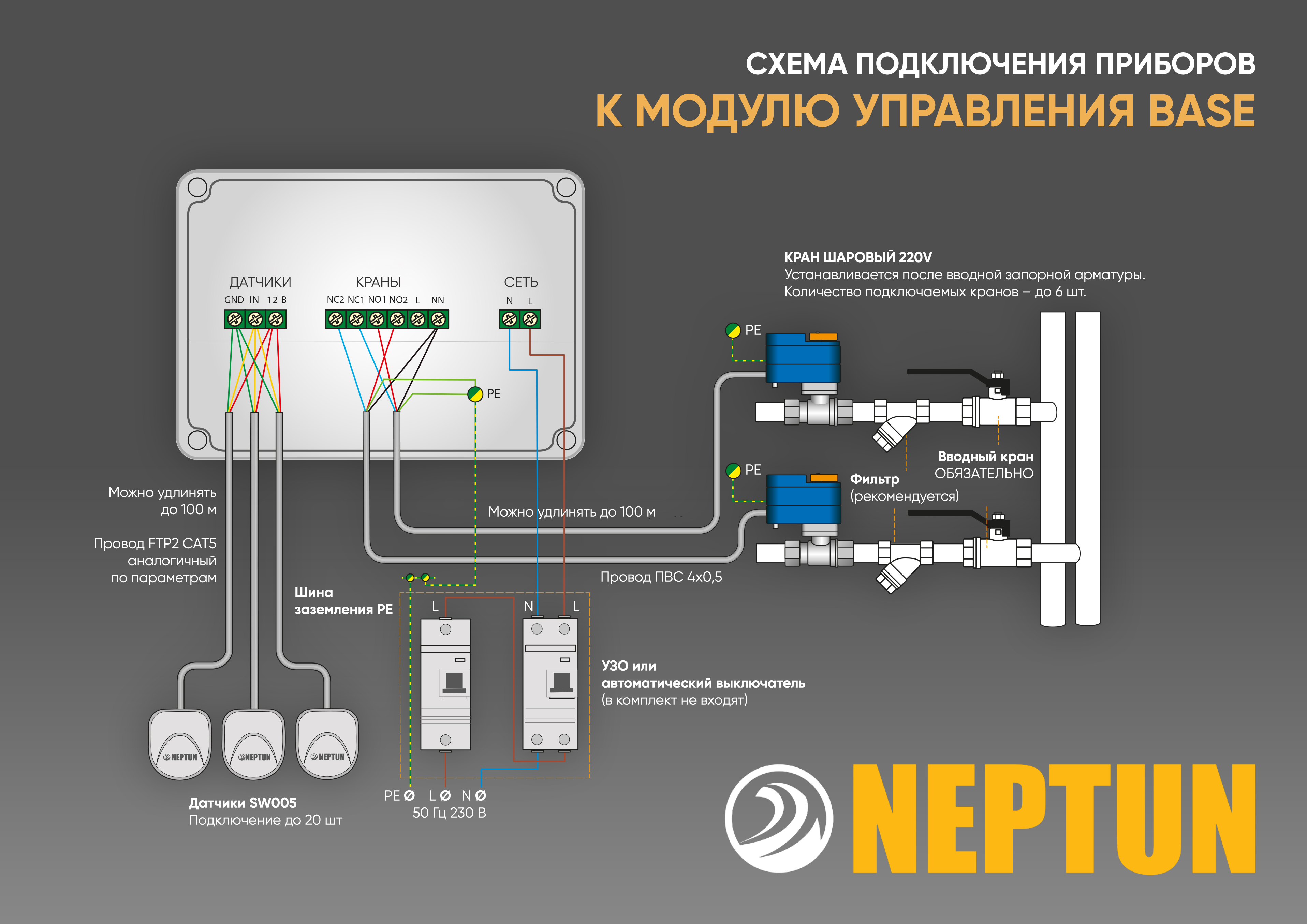

Для удобства на рисунке изображена типовая схема подключения систем NEPTUN и очередность выполнения операций.

Рекомендуем следующую последовательность выполнения операций по монтажу системы:

• Разметить места, где будут смонтированы датчики, управляющий блок и краны с электроприводами.
• Проверить, достаточно ли длины соединительных проводов от датчиков до блока управления и кранов.
• Прокладка проводов.
• Монтаж кранов с электроприводами.
• Монтаж датчиков протекания воды.
• Монтаж управляющего блока.
• Подключение, настройка и тестирование системы.

Монтаж датчиков

Установка контактными пластинами вниз. Чаще всего датчик монтируется контактами вниз. Установите датчики контроля протекания воды в потенциально опасных зонах. Важно, чтобы у вас оставалась возможность демонтажа и замены датчика с сигнальным кабелем при выходе его из строя.

Установка контактными пластинами вверх. В полу делаются пазы для датчика так, чтобы он выступал над уровнем на 3-4 мм – это уменьшает вероятность ошибочных срабатываний системы.

Для более надежной работы системы рекомендуется раз в несколько месяцев прочищать контактные пластины датчиков от пыли и грязи.

Монтаж кранов с электроприводом

Краны устанавливаются после основной запорной арматуры и осадочного фильтра. Запрещается использовать краны с электроприводом вместо основного шарового крана, перекрывающего воду. Кран с электроприводом и стоящий перед ним шаровой кран должны оставаться в свободном доступе, для возможности их обслуживания и ручного управления.

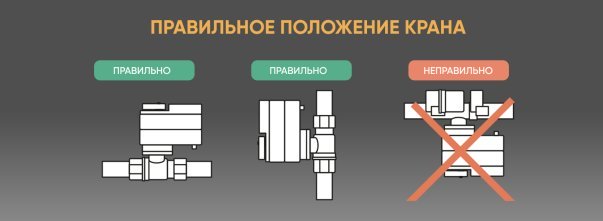

Важно обратить внимание на то, что запрещено устанавливать кран с электроприводом в положении вверх ногами (когда блок с мотором находится внизу), в случае подтекания вода будет попадать в корпус электропривода.

Для подключения крана к блоку управления используйте специальный провод из комплекта. Подключение производится согласно схеме, обязательно подключайте защитное заземление.
Обратите внимание, что на кранах обычно есть стрелка, указывающая направление потока воды, устанавливайте их так, чтобы она соответствовала реальному движению жидкости в трубопроводе.

Монтаж блока управления

Управляющий модуль рекомендуется монтировать в местах, удобных для обслуживания и оповещения владельцев в случае, если случится протечка.

Подключение к электропитанию необходимо реализовывать через УЗО (устройство защитного отключения).

Важно учесть также и расстояние до датчиков, оно не должно превышать максимальное значение, указанное в паспорте изделия. При превышении рекомендуемого расстояния, силы сигнала от датчика может быть недостаточно для детектирования его модулем управления и система не выполнит свою функцию.

При использовании беспроводных датчиков следует не только соблюдать рекомендуемое расстояние, но и учитывать, что сигнал от датчика значительно ослабляется стенами и перекрытиями. Обязательно нужно проводить тестирование такого датчика и блока управления перед установкой, хватает ли силы сигнала, если между ним и блоком есть помехи.

Степень защиты корпуса – IP54, позволяющая использовать его в помещениях с повышенной влажностью (защита от падающих в произвольном направлении брызг), таких как ванны, кухни, короба со стояками воды.

При установке модуля управления в декоративном коробе необходимо обеспечить свободный доступ к нему для контроля работы и настройки модуля.

Прокладку сигнальных и управляющих проводов следует производить в гофре, для обеспечения их защиты от механических повреждений.

Обязательно по окончании монтажа провести тестирование системы. Соедините контакты датчика металлическим предметом или смочите. Если все правильно подключено, блок контроля подаст звуковой и световой сигнал, а краны с электроприводом закроются.

Для того чтобы разблокировать систему нужно отключить питание, разомкнуть контакты/удалить влагу с датчика и снова подать питание, после чего краны откроются автоматически.
